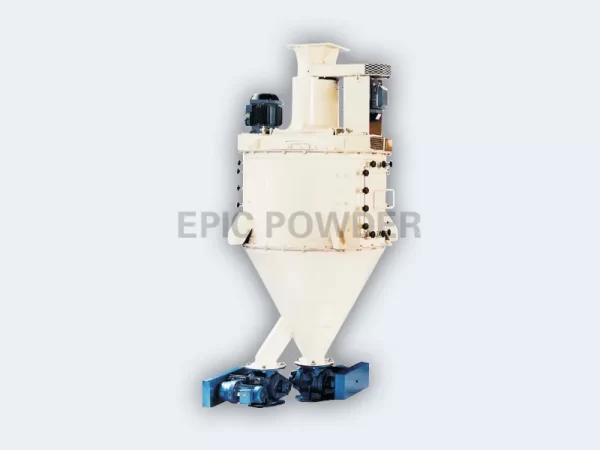

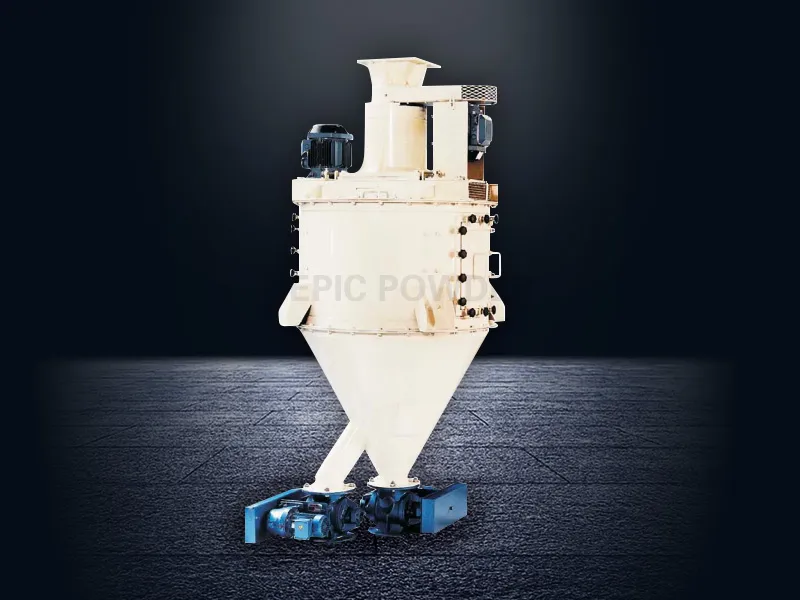

CTC气流选粉机

我公司的离心式分级机又称动力分级机或离心分离器,适用于生产粗糙颗粒或沙质产品除尘。

生产性能

– 细度: d97 32微米至 150微米

– 产能: 1 吨/小时 – 80 吨/小时

Get A Quote

    Contact Us

    工作原理

    CTC系列气流分级机是由我方德国专家指导设计的,专为分离32-250μm之间的粉末产品而开发。它不需要任何外围设备,如旋风收集器、袋式除尘器、引风机等。原料从顶部进入分级机,并落到旋转的散料盘上。散料盘将产品分散到由内部风扇产生的可调节气流中。 细颗粒夹带在气流中,并被带到外层腔体,而粗颗粒则落入内腔体。细粉产品、粗粉产品各自从分级机的底部排出。这种气流内循环、自分级的过程大大减少了投资、生产、维护成本。当要加工的是磨料、石英等高硬度物料时,入口斜槽、内部旋转部件可以采用高硬度材质、或者采用高硬度内衬,视情况而定。此外,如果需要避免铁污染,分级机内部可以内衬氧化铝陶瓷片、聚氨酯。

    产品特点:

    • 分级顶点切割可达d97<32μm。
    • 分级粒度范围广,32-250μm  。
    • 处理量范围大,1-50t/h。
    • 技术源自德国,设计成熟可靠。
    • 设备能耗低,投资成本低,维护成本低。
    • 无需外围设备,占地面积小。
    • 适用于磨料、石英砂、大理石等各种硬度物料。

    产品参数

    参数 1 2 3 4 5 6 7 8
    内部风扇功率(kW) 5.5 7.5 11 15 22 30 37 55-75
    分级机功率(kW) 2.2 3.0 4.0 5.5 7.5 11 15 22
    分级机转速(rpm) 800 670 560 475 400 355 315 280
    最大产量(t/h) 5 8 12 17 24 30 38 48
