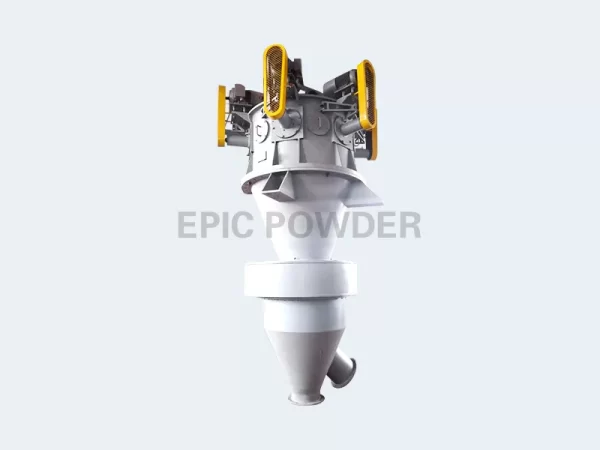

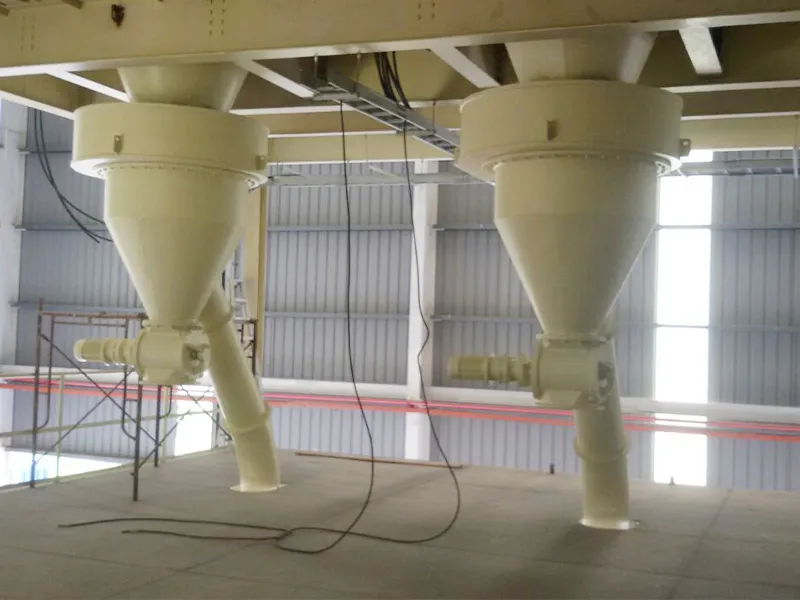

HTS卧式气流分级机

HTS气流分级机为超细分级机,主要适用于D97:2-45微米的超细分级。它的开发要点是使终端产品达到相当高的细度,细粉的高产出、高效率和低能耗是总的指导方针。我们可通过优化气流动态、材料阻力和多轮概念设计来达到这些高标准条件。

气流分级机可与多级气流分级机串联。HTS系列的分级轮尤其适用于生产中的高强度。转子水平位置设置,可通过铰链门控制和维护。

应用领域:广泛应于化工、矿物、冶金、陶瓷、食品、以及其他各种硬度的粉体

Get A Quote

    Contact Us

    工作原理

    HTS系列气流分级机是由我方德国分级机专家设计,专门用于d97 3微米 –  d97 45微米等超细粉末的高效干法分级。其最关键部件就是它内部的可以高速旋转的分级转子,分级转子卧式安装。分级机与旋风收集器、除尘收集器、引风机组成一套完整的分级系统。物料在引风机的引力作用下由分级机的入料口随风机的气流快速进入分级腔体;在高速旋转的分级转子产生强大离心力,把粗颗粒挡住,粗颗粒无法穿过分级轮叶片间隙,同时风机引力部分地克服了离心力而把细粉吸走,细粉穿过分级轮叶片间隙,进入旋风收集器或者直接进入除尘器,从而到达了粗细物料分离的目的。粗颗粒夹带部分细颗粒撞壁后失去速度,沿筒壁下降至二次风口处,经二次风的强烈淘洗分散作用,使粗细颗粒进一步分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口处排出,或者被送回粉碎设备进一步粉碎研磨。



    产品特点:

    • 多轮设计中的单独的转子壳体易于维护
    • 高性能的精细分级
    • 顶部或底部喂料,喂料率高
    • 高速动力系统
    • 通过调整频率调整转子转速达到顶点切割
    • 建造材料可以是低碳钢、不锈钢,保护衬套为pu或者陶瓷
    • 转子零件易于更换
    • 设备材料使用寿命较长维护费用低

    产品参数

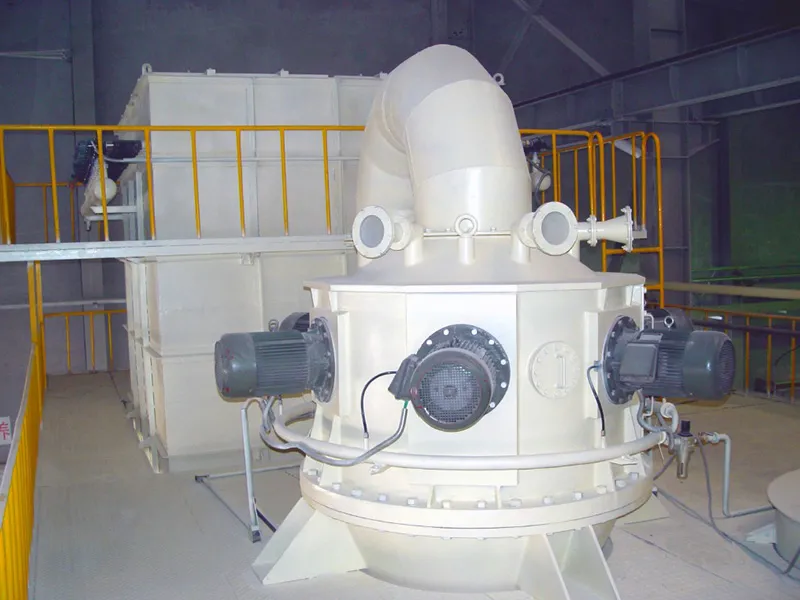

    HTS系列气流分级机——多转子

    参数 200/4 315/3 315/4 315/6 400/6 500/3 500/4 500/6 630/6
    产品粒度D97(μm) 3-120 3-150 3-150 3-150 4-150 5-150 5-150 5-150 6-150
    分级效率(η) 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80%
    装机功率(kW) 5.5/7.5x4 15/18.5x3 15/18.5x4 15/18.5x6 18.5/22x6 22/30x3 22/30x4 22/30x6 30/45x6
    处理风量(m³/h) 4800 10500 14000 21000 33600 26400 35200 52800 84000

    HTS系列气流分级机——单转子

    参数 70 100 140 200 260 315 400 500 630 750 1000
    产品粒度D97(μm) 5-100 3-100 3-120 3-120 3-150 3-150 4-150 5-150 6-150 6-150 15-150
    分级效率(η) 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80% 60%-80%
    装机功率(kW) 2.2 3 4 7.5 11 15/18.5 18.5/22 22/30 30/45 37/55 45/75
    处理风量(m³/h) 150 300 600 1200 2000 3500 5600 8800 14000 20000 35000

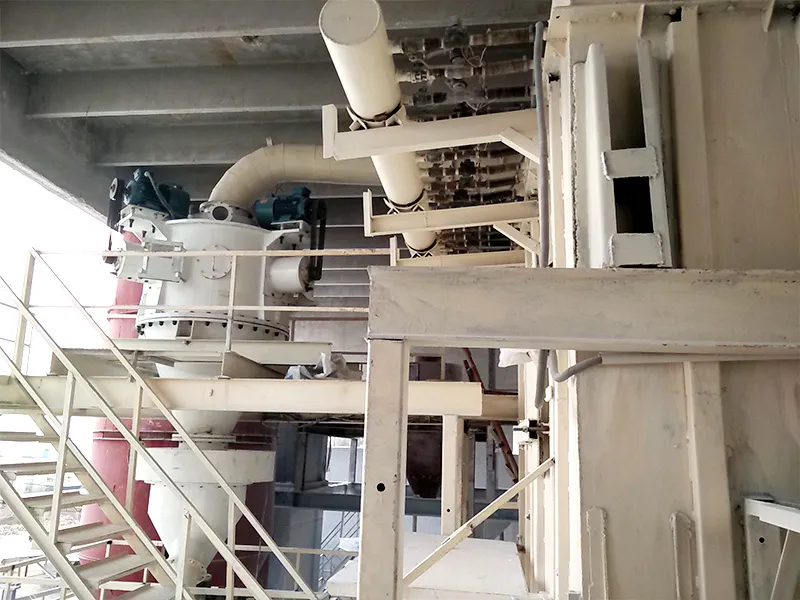

    RELATED CASES
