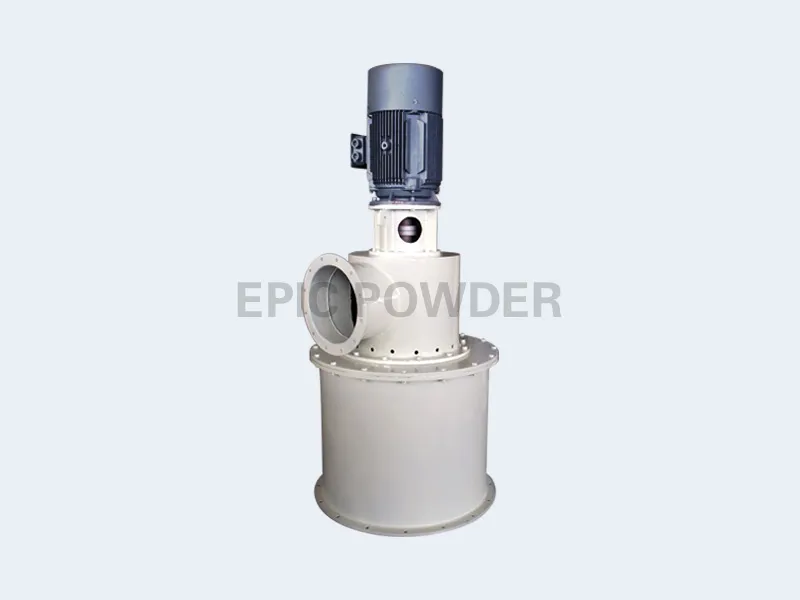

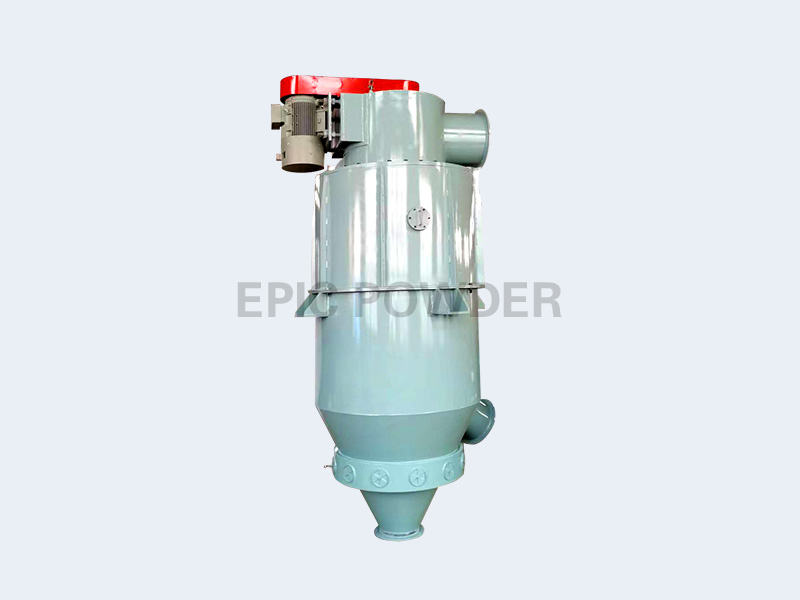

工作原理

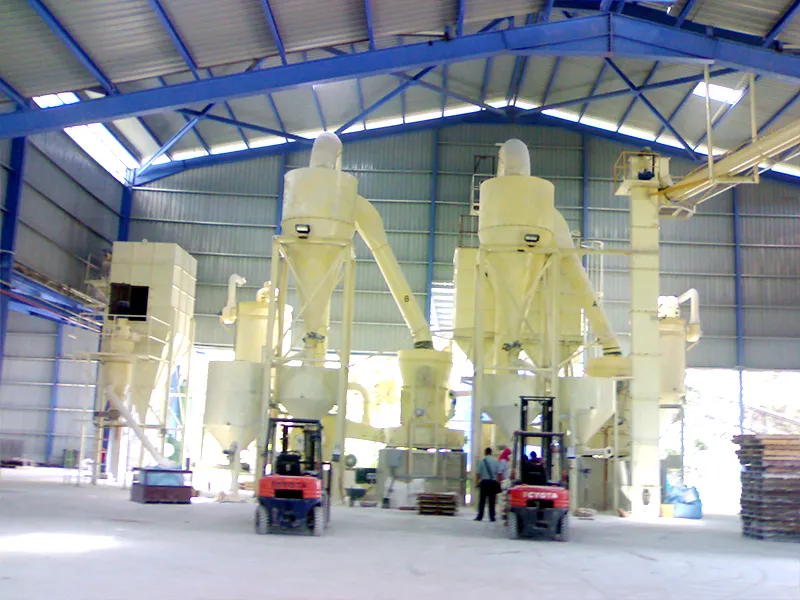

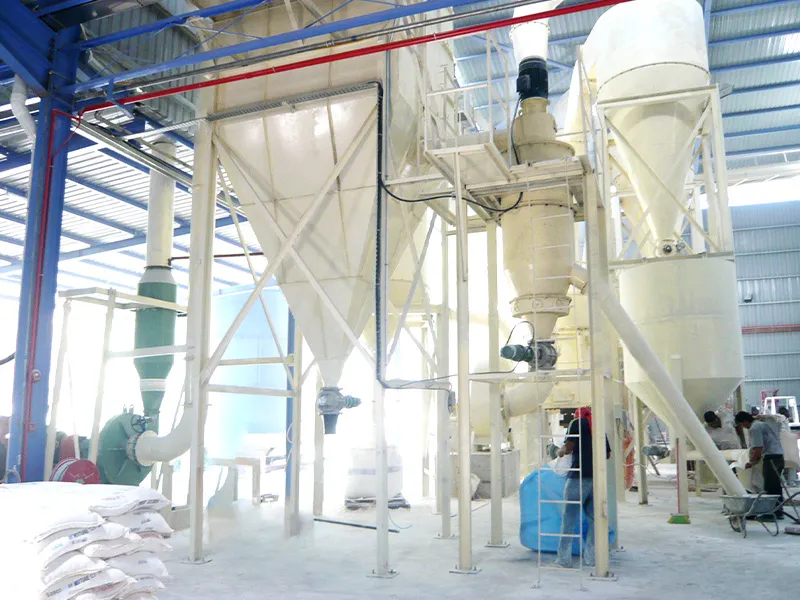

ITC系列气流分级机是由我方工程师设计并经我方德国分级机专家优化，专门用于d97 5微米 – d97 200微米粉末的高效干法分级。其最关键部件就是它内部的可以高速旋转的分级转子，分级转子立式安装。分级机与旋风收集器、除尘收集器、引风机组成一套完整的分级系统。物料在引风机的引力作用下由分级机的入料口随风机的气流快速进入分级腔体；在高速旋转的分级转子产生强大离心力，把粗颗粒挡住，粗颗粒无法穿过分级轮叶片间隙，同时风机引力部分地克服了离心力而把细粉吸走，细粉穿过分级轮叶片间隙，进入旋风收集器或者直接进入除尘器，从而到达了粗细物料分离的目的。粗颗粒夹带部分细颗粒撞壁后失去速度，沿筒壁下降至二次风口处，经二次风的强烈淘洗分散作用，使粗细颗粒进一步分离，细颗粒上升至分级区二次分级，粗颗粒下降至卸料口处排出，或者被送回粉碎设备进一步粉碎研磨。
产品特点：
- 切割点准确，产品粒度可调。
- 可根据物料要求，配置不同的分级结构，满足个性化需求。
- 快开式结构，清理清洁方便，易于更换品种。
- 采用先进的机械智能操控芯片，可以进行机械的准确作业操作，大大节省了人力物力。
- 产品粒度范围D50:1~45μm，最大产量为30t/h;
- 分级效率(提取率)60%~90%;
- 适用于干法μm级产品的精细分级，可分级球状、片状、针状颗粒，也可对不同密度的颗粒分级;
- 粉碎过程全密封状态，无粉尘溢出，收集率高，无环境污染;
产品参数
| 参数 | ITC-S1 | ITC-S2 | ITC-1 | ITC-2 | ITC-3 | ITC-4 | ITC-5 | ITC-6 | ITC-7 | ITC-8 | ITC-9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品粒度D97（μm） | 6-150 | 5-150 | 6-150 | 8-150 | 8-150 | 10-150 | 15-150 | 20-150 | 25-150 | 25-150 | 30-150 |
| 分级效率（η） | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% | 60%-90% |
| 装机功率（kW） | 7.5 | 4 | 11 | 15 | 22 | 37 | 37-45 | 45 | 55 | 75 | 110 |
| 处理风量（m³/h） | 2700 | 1200 | 3900 | 6000 | 11000 | 17000 | 30000 | 43000 | 77000 | 120000 | 150000 |
