工作原理

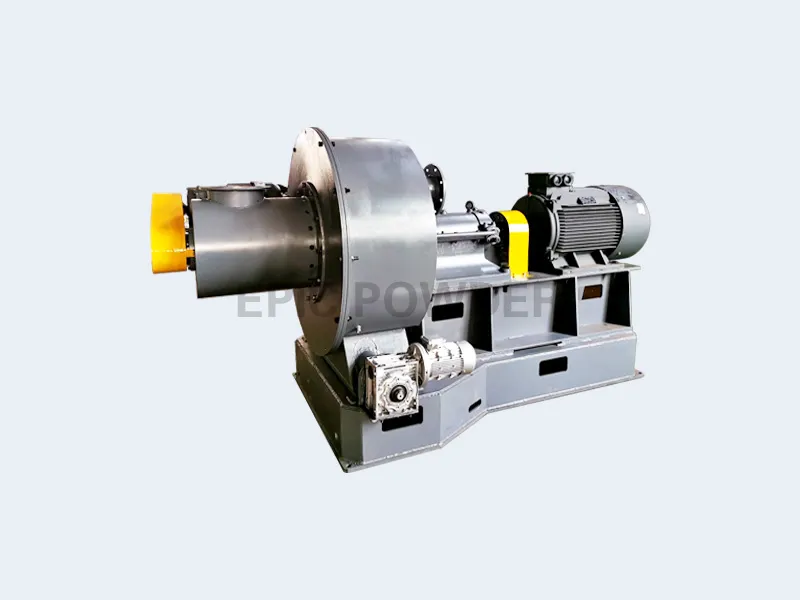

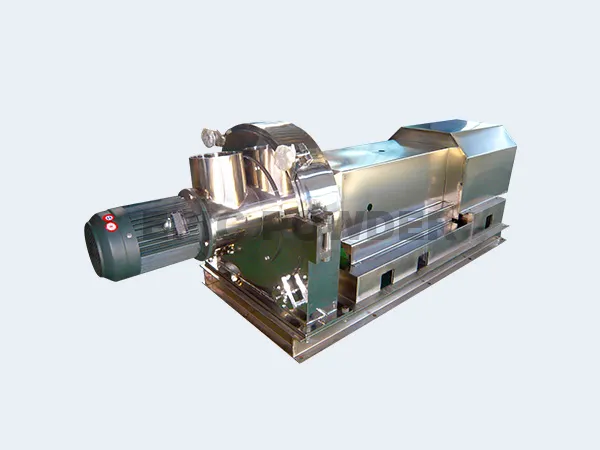

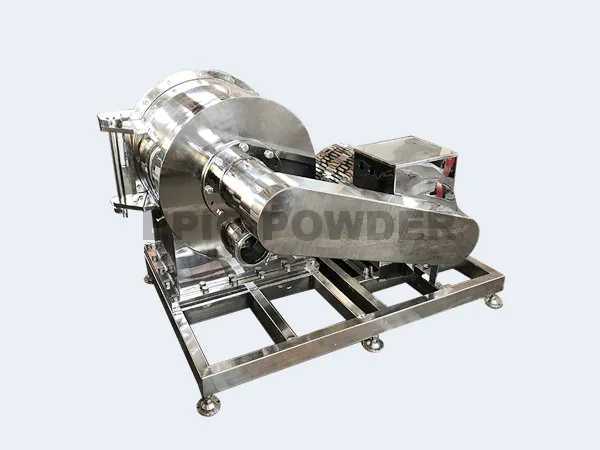

MJL-W分级式冲击磨，是粉碎盘与分级轮分别独立驱动的，粉碎盘立式安装，分级轮卧式安装。物料由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击，同时受到离心力的作用，与粉碎齿圈发生碰撞。冲击、剪切、摩擦、碰撞等多种力量的综合作用，使物料被粉碎。被粉碎的物料随气流运动到分级区，通过变频调节的分级轮对粗细物料进行分离。符合细度要求的细粉产品被气流带入旋风分离器和除尘器收集，粗料返回粉碎区进行再次粉碎。
产品特点：
- 双面锤头结构设计，提高粉碎效率。
- 特殊进料方式，便于强制粉碎。
- 外置轴承，散热好，可采用自然冷却或水冷却。
- 侧开门口结构，方便人工检修，容易维修清理。
- 根据不同的项目需要提供不同的设备材质，如碳钢、不锈钢、耐磨钢、陶瓷内衬。
- 整体钢构底座，利于设备稳定运行。
产品参数
| 型号 | 500 | 600 | 800 | 1000 | 1250 | 1500 |
|---|---|---|---|---|---|---|
| 粉碎电机功率（kW） | 30 | 37 | 55 | 90 | 160-200 | 250 |
| 粉碎盘转速（rpm） | 4200 | 3380 | 2800 | 2100 | 1800 | 1500 |
| 分级电机功率（kW） | 5.5 | 7.5 | 7.5-11 | 15-22 | 22-37 | 37-45 |
| 分级轮转速（rmp max） | 4650 | 4000 | 3000 | 2400 | 1900 | 1500 |
| 细度（μm） | 5-300 | 5-300 | 5-300 | 5-300 | 5-300 | 5-300 |
| 产量（kg/h） | 15-1500 | 20-2000 | 25-2500 | 45-4500 | 75-7500 | 100-1000 |
