分级式冲击磨

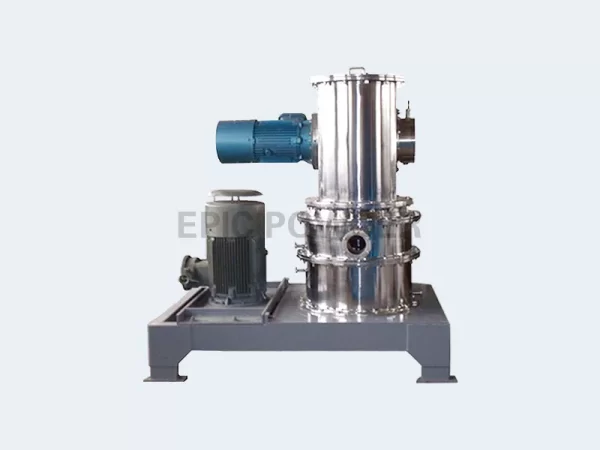

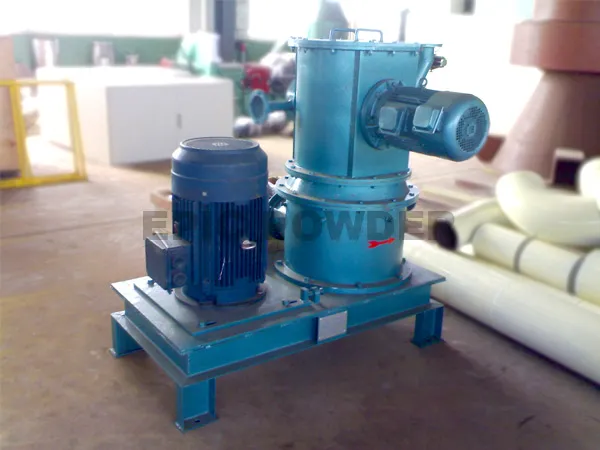

MJW-W分级式冲击磨

易拆装清洗,无死角设计,粉碎盘和分级轮的传动轴双轴合一,结构紧凑,适用于D50:2~45μm之间的产品粉碎,可选用低噪音设计。

适用行业:广泛应用于电池材料、非金属矿物(莫氏硬度5以下)、化工、无机盐、医药、食品、颜料、染料、农药、矿物、耐火材料、新材料等行业。

Get A Quote

    Contact Us

    工作原理

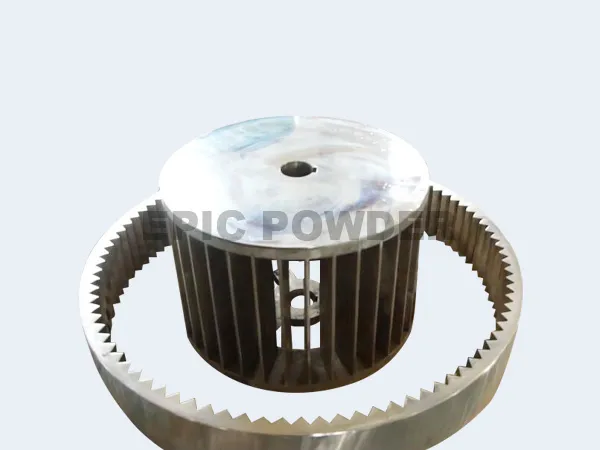

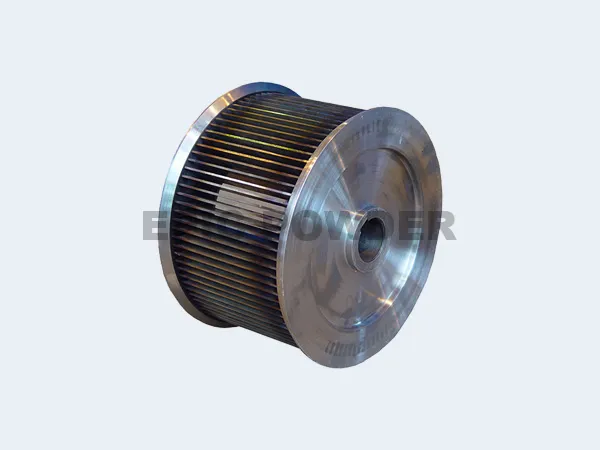

    MJW-W分级式冲击磨,是卧式粉碎盘与分级轮分别独立驱动的,分级轮卧式安装。物料由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击,同时受到离心力的作用,与粉碎齿圈发生碰撞。冲击、剪切、摩擦、碰撞等多种力量的综合作用,使物料被粉碎。被粉碎的物料随气流运动到分级区,通过变频调节的分级轮对粗细物料进行分离。符合细度要求的细粉产品被气流带入旋风分离器和除尘器收集,粗料返回粉碎区进行再次粉碎。

    产品特点:

    • 卧式分级设计,更适合超细粉生产,性能媲美德国ZPS空气分级磨。
    • 独特的粉碎结构、分级结构设计,实现了独特的粉碎效果。
    • 特殊的流场设计,以避免某些流动性差的物料的堆积。
    • 分级顶点切割更加精确,产品粒度分布更窄。
    • 容易清理,适合经常更换物料品种的生产需要。

    产品参数

    型号 300 400 500 600 700 1000 1250 1500
    粉碎电机功率(kW) 7.5 22 30 37 45 75-90 132-160 200-250
    粉碎盘转速(rpm) 7500 4800 4200 3500 3000 2100 1800 1500
    分级电机功率(kW) 3 5.5 7.5 15 15 22 30 45
    分级轮转速(rmp max) 8500 6000 4650 4000 3300 2400 1900 1500
    细度(μm) 5-300 5-300 5-300 5-300 5-300 5-300 5-300 5-300
    产量(kg/h) 2-100 10-1000 15-1000 18-1800 20-2000 45-4500 75-7500 100-1000
