工作原理

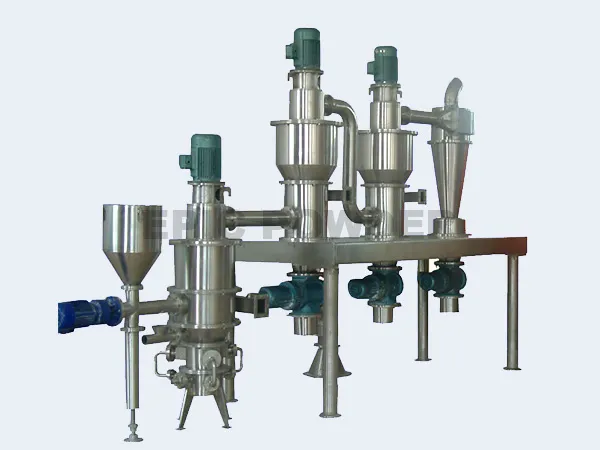

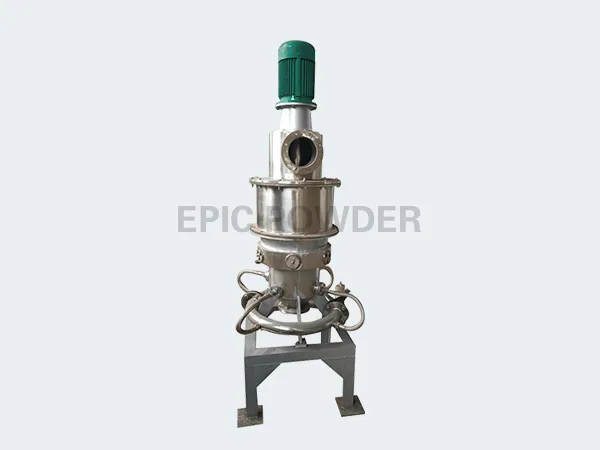

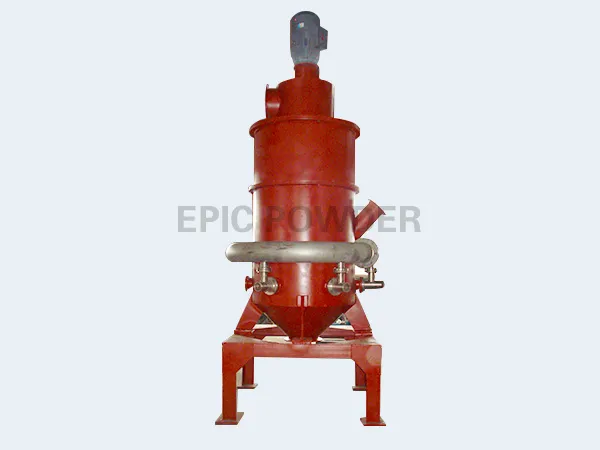

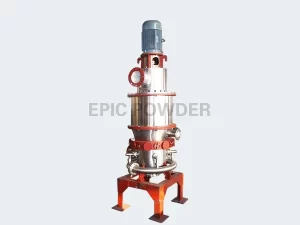

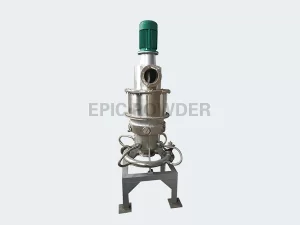

MQW型气流粉碎机，是一种流化床对撞式气流磨（Fluidised Bed Opposed Jet Mill），内置卧式分级轮（单轮或多轮）。压缩空气经过滤干燥后，通过拉瓦尔喷嘴高速喷射入粉碎腔，在多股高压气流的交汇点处物料被反复碰撞、磨擦、剪切而粉碎，粉碎后的物料在风机抽力作用下随上升气流运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。
产品特点：
- 研磨过程由物料自身碰撞完成，完全自研磨，对设备磨损极小，适用于各种硬度物料的粉碎。
- 流化床对撞的粉碎形式可以更好地保持物料颗粒的形貌。
- 低温、无介质研磨，适用于热敏性、低熔点、含糖、易挥发的物料粉碎。
- 高温高压气研磨，达到更高的喷射速度、更低的动力粘度，实现更高的粉碎细度和粉碎效率。
- 内壁、分级轮、喷嘴等关键部件可用氧化铝、氧化锆、碳化硅等耐磨材料防护、有机材料防护，避免整个研磨过程与金属接触，获得高纯度产品。
- 分级轮卧式安装，可更好地控制密度小的产品的细度、生产更细的产品。
- 惰性气体闭路循环/防爆设计，可满足易燃、易爆、易氧化、易吸潮物料的粉碎。
产品参数
| 型号 | MQL03 | MQL06 | MQL10 | MQL20 | MQL30 | MQL40 | MQL60 | MQL80 | MQL120 | MQL160 | MQL240 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 入料粒度（mm） | ＜1 | ＜2 | ＜2 | ＜3 | ＜3 | ＜3 | ＜3 | ＜3 | ＜3 | ＜3 | ＜3 |
| 产品粒度（D97:μm） | 6-150 | 6-150 | 6-150 | 6-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 |
| 处理量（kg/h） | 1-10 | 10-150 | 20-300 | 40-600 | 100-900 | 200-1200 | 500-2000 | 800-3000 | 1500-6000 | 2000-8000 | 4000-12000 |
| 分级电机（kW） | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | 18.5 | 18.5 | 30 | 45 | 55 |
| 压缩气耗（m³/h） | 3 | 6 | 10 | 20 | 30 | 40 | 60 | 80 | 120 | 160 | 240 |
| 压缩气压力（MPa） | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 | 0.6-1 |
