分級式衝擊磨

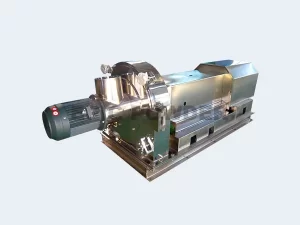

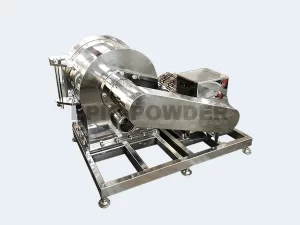

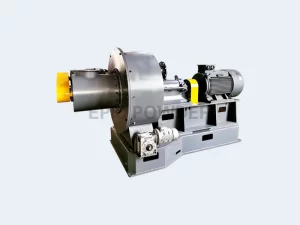

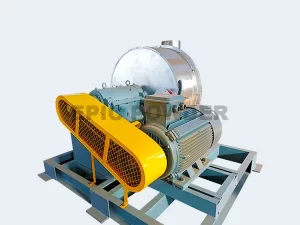

MJL-W臥式分級磨

結構緊湊,易於拆裝清洗,低成本設計,粉碎分級一體化,透過調整分級輪獲得理想的產品顆粒,適用於D50:3~45μm之間的產品粉碎。

適用產業:廣泛應用於非金屬礦物(莫氏硬度5以下)、化學、無機鹽、醫藥、食品、顏料、染料、農藥、電池材料、礦物、耐火材料、新材料等產業。

Get A Quote

    Contact Us

    工作原理

    MJL-W分級式衝擊磨,是粉碎盤與分級輪分別獨立驅動的,粉碎盤立式安裝,分級輪臥式安裝。物料由加料系統均勻的送入粉碎室受到高速旋轉的粉碎盤的強烈衝擊,同時受到離心力的作用,與粉碎齒圈發生碰撞。衝擊、剪切、摩擦、碰撞等多種力量的綜合作用,使物料被粉碎。被粉碎的物料隨氣流移動到分級區,透過變頻調節的分級輪對粗細物料進行分離。符合細度要求的細粉產品被氣流帶入旋風分離器和除塵器收集,粗料返回粉碎區進行再次粉碎。

    產品特點:

    • 雙面鎚頭結構設計,提高粉碎效率。
    • 特殊進料方式,便於強製粉碎。
    • 外置軸承,散熱好,可採用自然冷卻或水冷卻。
    • 側開門口結構,方便手動檢修,容易維修清理。
    • 根據不同的項目需求提供不同的設備材質,如碳鋼、不銹鋼、耐磨鋼、陶瓷內襯。
    • 整體鋼構底座,有助於設備穩定運作。

    產品參數

    型號 500 600 800 1000 1250 1500
    粉碎馬達功率(kW) 30 37 55 90 160-200 250
    粉碎盤轉速(rpm) 4200 3380 2800 2100 1800 1500
    分級馬達功率(kW) 5.5 7.5 7.5-11 15-22 22-37 37-45
    分級輪轉速(rmp max) 4650 4000 3000 2400 1900 1500
    細度(μm) 5-300 5-300 5-300 5-300 5-300 5-300
    產量(kg/h) 15-1500 20-2000 25-2500 45-4500 75-7500 100-1000
