工作原理

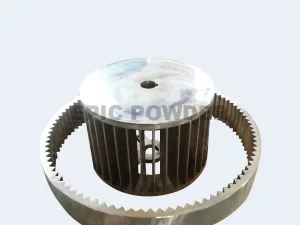

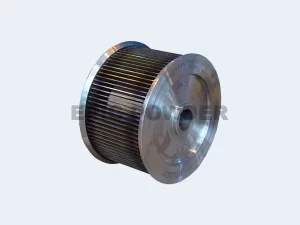

MJW-W分級式衝擊磨，是水平粉碎盤與分級輪分別獨立驅動的，分級輪臥式安裝。物料由加料系統均勻的送入粉碎室受到高速旋轉的粉碎盤的強烈衝擊，同時受到離心力的作用，與粉碎齒圈發生碰撞。衝擊、剪切、摩擦、碰撞等多種力量的綜合作用，使物料被粉碎。被粉碎的物料隨氣流移動到分級區，透過變頻調節的分級輪對粗細物料進行分離。符合細度要求的細粉產品被氣流帶入旋風分離器和除塵器收集，粗料返回粉碎區進行再次粉碎。
產品特點：
- 水平分級設計，較適合超細粉生產，性能媲美德國ZPS空氣分級磨。
- 獨特的粉碎結構、分級結構設計，實現了獨特的粉碎效果。
- 特殊的流場設計，以避免某些流動性差的物料的堆積。
- 分級頂點切割更精確，產品粒徑分佈更窄。
- 容易清理，適合經常更換物料品種的生產需求。
產品參數
| 型號 | 300 | 400 | 500 | 600 | 700 | 1000 | 1250 | 1500 |
|---|---|---|---|---|---|---|---|---|
| 粉碎馬達功率（kW） | 7.5 | 22 | 30 | 37 | 45 | 75-90 | 132-160 | 200-250 |
| 粉碎盤轉速（rpm） | 7500 | 4800 | 4200 | 3500 | 3000 | 2100 | 1800 | 1500 |
| 分級馬達功率（kW） | 3 | 5.5 | 7.5 | 15 | 15 | 22 | 30 | 45 |
| 分級輪轉速（rmp max） | 8500 | 6000 | 4650 | 4000 | 3300 | 2400 | 1900 | 1500 |
| 細度（μm） | 5-300 | 5-300 | 5-300 | 5-300 | 5-300 | 5-300 | 5-300 | 5-300 |
| 產量（kg/h） | 2-100 | 10-1000 | 15-1000 | 18-1800 | 20-2000 | 45-4500 | 75-7500 | 100-1000 |
