工作原理

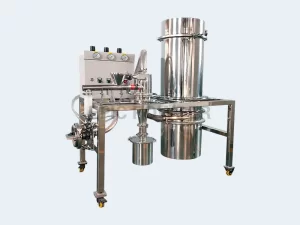

MQP型圓盤式氣流粉碎機，又稱扁平式或螺旋式氣流粉碎機（Spiral Jet Mill），基本原理是：利用壓縮空氣產生的負壓將料斗中的物料吸入扁平式的粉碎腔；物料隨著高速氣流（音速甚至超音速）的運動相互碰撞、粉碎，達到一定粒徑的物料因為向心力減小便向粉碎腔的中心靠近，並隨著氣流的流動排出粉碎腔，進入旋風分離器和除塵器。
產品特點：
- 無任何轉動部件，CNC精加工製成，無焊縫，易於清洗。
- 無介質研磨，粉碎腔可採用不鏽鋼、耐磨陶瓷防護，以確保產品純度。
- 低溫研磨，特別適用於熱敏性、低熔點、含糖、易揮發的物料的粉碎。
- 粉碎過程極短，粉碎效率高，過粉碎少。
- 適用於各種硬度材料的粉碎、打散解聚、顆粒整形。
- 整套系統密閉粉碎，無粉塵，噪音低，操作簡單。
產品參數
| 型號 | MQP01 | MQP02 | MQP03 | MQP06 | MQP10 | MQP15 | MQP20 | MQP30 | MQP40 | MQP60 |
|---|---|---|---|---|---|---|---|---|---|---|
| 入料粒度（mm） | ＜2 | ＜2 | ＜5 | ＜2 | ＜3 | ＜3 | ＜3 | ＜3 | ＜5 | ＜5 |
| 產品粒度（D97:μm） | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 | 8-150 | 10-150 | 10-150 | 10-150 | 10-150 |
| 處理量（kg/h） | - | 5-15 | 5-100 | 10-200 | 20-400 | 50-800 | 150-1500 | 300-2000 | 150-1500 | 300-2000 |
| 空氣耗量（m³/min） | 1 | 2.5 | 3 | 6 | 10 | 15 | 20 | 30 | 40 | 60 |
| 空氣壓力（MPa） | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 | 0.7-0.85 |
| 裝機功率（kW） | 7.5 | 15-20 | 26-37 | 30-37 | 65-85 | 85-100 | 120-142 | 175-200 | 276-310 | 402-427 |
