工作原理

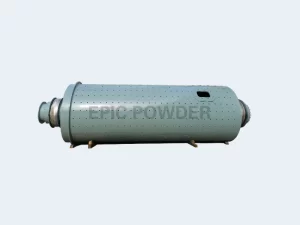

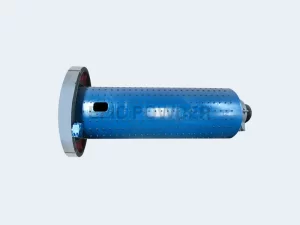

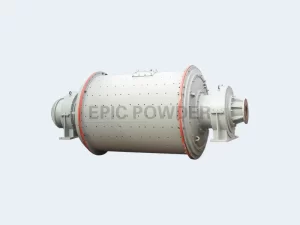

物料經由螺旋餵食機或皮帶餵食機定量送入球磨機筒體內，轉動的筒體帶動同體內的物料與研磨介質（球、段）一起運動，研磨介質把物料進行衝擊、粉碎、研磨成粉料。經過研磨的粉料從球磨機的出料端排出，經由輸送設備或系統氣流進入氣流分級機。氣流分級機透過離心力的作用阻擋粗粉，細粉被系統氣流從分級機吸出，進入旋風收集器或袋式除塵器被收集起來。
產品特點：
- 製程設計源自德國IVA公司，是國際前沿的非礦粉體加工生產線。
- 製程主要包括破碎（一般採用兩段破碎）、研磨、分級、包裝、料倉、輸送、除塵環保等。球磨機後可接多台分機機並聯分級，也可接多台串聯分級，同時生產多個粒徑號的產品。球磨機與分級機組成一個閉路循環系統。
- 球磨機的選配根據礦物的原料粒度、可磨性、產品細度要求、產量要求採用定制設計，襯板形狀和球（段）級配根據多年工程實踐經驗量身訂製，最大程度的提高球磨機的研磨效率，降低產品能耗。
- 分級機的選配可依產品的不同細度選擇不同的機型，HTS系列分級機可適用於D97 5微米-20微米產品的分級，ITC系列分級機可適用於D97：8微米-75微米產品的分級，每台分級機都有很寬的產品調節範圍，市場適應範圍廣。
- 當一條生產線同時生產多個品種時，我們可對多個分級機串聯使用，透過粗細分級機的最佳化組合，確保產品的能耗最低，粒徑分佈調整最方便，球磨機的過磨現象最低。
- 整個生產線系統負壓運行，採用高品質的過濾材料，沒有揚塵污染，確保粉塵排放符合國家標準。
- 電控系統採用PLC程序控制，控制整個生產流程，從進料、破碎、研磨分級、輸送、直到產品包裝、堆疊。也可做電腦遠端控制。

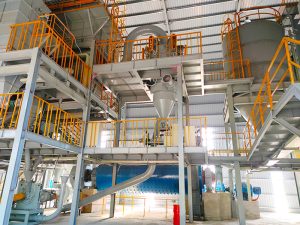

- 我們可依客戶的投資規模，設計採用不同的廠房結構及設備佈置方案，提供性價比最高的配置系統，如年產3萬噸規模以下的設備佈置多採用單層廠房平面佈置，3萬噸規模以上的設備佈置採用多層廠房立體佈置，輸送系統採用氣力輸送，包裝採用自動包裝及配備碼垛系統。
產品參數
| 型號 | 1530 | 1557 | 1850 | 1870 | 2250 | 2270 | 2450 | 2470 | 2660 | 2670 | 3070 | 3090 | 3280 | 3290 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 筒體直徑（m） | 1.5 | 1.5 | 1.83 | 1.83 | 2.2 | 2.2 | 2.4 | 2.4 | 2.6 | 2.6 | 3 | 3 | 3.2 | 3.2 |
| 筒體長度（m） | 3 | 5.7 | 5 | 7 | 5 | 7 | 5 | 7 | 6 | 7 | 7 | 9 | 8 | 9 |
| 馬達功率（kW） | 75 | 132 | 160 | 250 | 250 | 380 | 320 | 475 | 500 | 630 | 800 | 1000 | 1250 | 1400 |
| 原料細度（mm） | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
| 產品細度（μm） | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 | 5-75 |
